據統計，我國建筑領域碳排放量占到全國總碳排放量的近1/3。伴隨城市化程度不斷提高，我國新增建筑的工程建設每年產生的碳排放仍在不斷攀升，建筑領域的節能減碳是實現我國碳達峰、碳中和目標的‘關鍵一環’。
墻體材料，作為主要建筑材料，起著圍護、承重等至關重要的作用，是建筑設計中最重要的元素之一。隨著生活水平提高，人們對居住環境舒適度也有越來越高的要求，高品質墻材的需求日益增加。如何在綠色低碳發展的前提下，保障墻材行業高質量發展？今天我們就一起了解一種新型墻材——ALC墻板。
《蒸壓加氣輕質混凝土》的英文名稱為Autoclaved Aerated Ligntweight Concrete，ALC和AAC都是其縮寫，日本及亞洲部分地區將其縮寫為ALC，歐洲將其縮寫為AAC。
1889年，一個叫霍夫曼（Hofman）的捷克人最先取得了制造加氣混凝土的專利。1923年，瑞典人埃克森(J·A·Eriksson)以鋁粉為發氣劑（類似于發酵粉）制造出能夠大規模工業化生產的加氣混凝土，并于1929年在瑞典建成世界首座加氣混凝土廠。隨后，加氣混凝土工業得到了很大發展，在瑞典形成了“伊通（Ytong）”和“西波列克斯（Siporex）”兩大專利及相應的工廠。如今，加氣混凝土的生產和應用更是早已遍及五大洲60多個國家。
1.我國開始重視對加氣混凝土的研究和應用
1958年，原建工部建筑科學研究院開始研究蒸壓粉煤灰加氣混凝土，1962年起建筑科學研究院與北京有關單位研究并試制了加氣混凝土制品。并很快在北京市硅酸鹽制品廠（北京加氣混凝土二廠前身）和貴陽灰砂磚廠半工業性試驗獲得成功。
1965年引進瑞典西波列克斯公司專利技術和全套裝備，年設計能力13.5萬立方米，在北京北郊清河鎮建成我國第一家加氣混凝土廠——北京加氣混凝土廠，標志著我國加氣混凝土進入工業化生產時代。
1. 輕質高強，材料容重小凝土容重的1/4，粘土磚的1/3。內置雙層雙向鋼筋網，提高樓板承載能力，樓板最小抗壓強度4MPa。
2. 隔音效果好根據厚度不同其可降低30-50分貝噪音，其隔音效果符合國家住宅隔音要求。
3. ALC板是一種硅酸鹽材料。內部結構穩定，不存在老化問題，不易風化，具有良好的耐酸堿性，正常使用年限可與建筑同壽命。

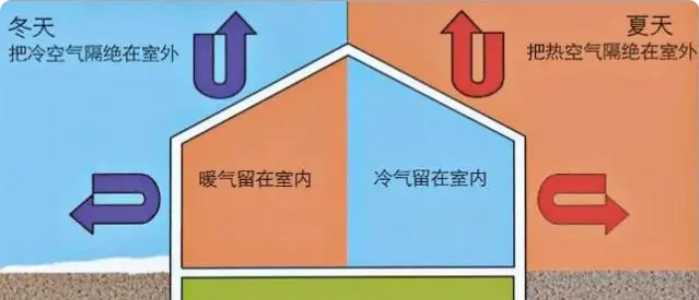

4. 保溫、隔熱、防火效果顯著。加氣混凝土為多孔材料，導熱系數僅為（B04級）0.14，保溫隔熱是黏土的3倍，混凝土的10倍。ALC板為A類不燃材料，其防火時限4小時，可有效抵御火災，防止火勢蔓延。
5. 材料環保、室內無有害物質釋放.ALC板以為水泥、石灰、石英砂為主要原料，在生產和使用過程中均無毒、無放射性。
6. 經濟性好，整體造價低、工期短。材料容重小可降低結構基礎，主體結構的整體造價。
生產工藝

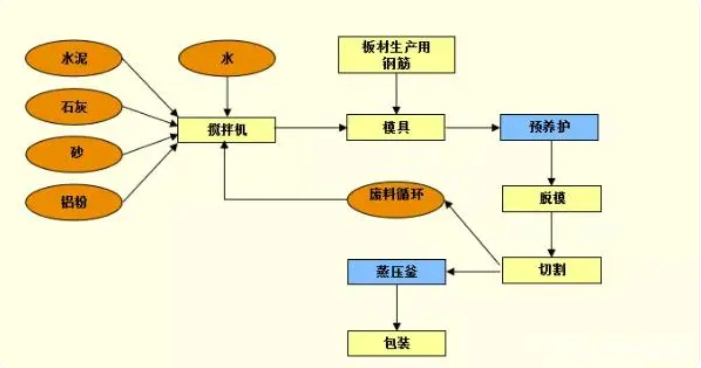

ALC板生產流程
1、原料制備

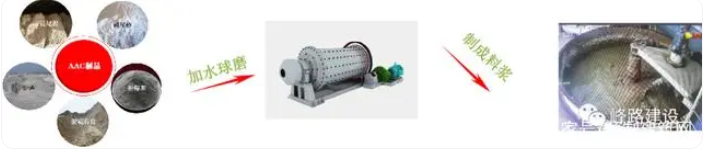

生產蒸壓加氣混凝土，首先將硅質材料，如砂子進行磨細，其中根據原材料要求及工藝特點，有的采取干磨成粉，有的加水濕磨制漿，還有一部分與石灰等混磨。

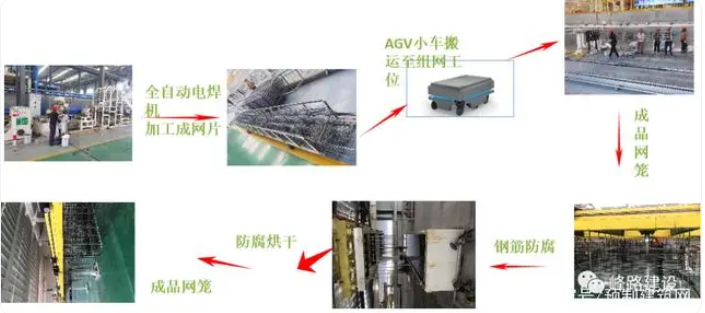

2、鋼筋加工、組裝
鋼筋加工是生產蒸壓加氣混凝土板的特有工序。包括鋼筋的除銹、調直、切斷、焊接、涂料制備、涂料浸漬和烘干。鋼筋是生產蒸壓加氣混凝土板的結構材料。工序控制不僅影響產品質量，更會直接影響建筑物的性能與安全性。鋼筋組裝是把經過防腐處理的鋼筋按照工藝要求的尺寸和相對位置組合后，裝入模具，等待澆筑。

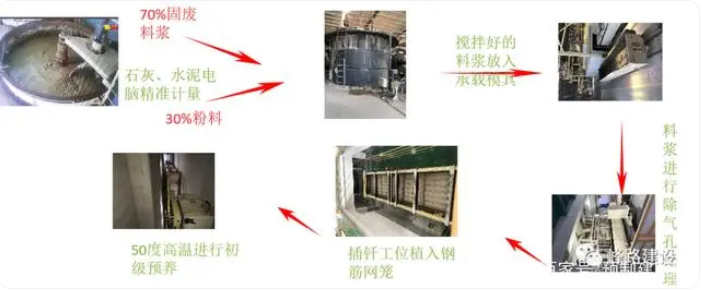

3、配料、澆筑、預養
配料，是把制備好并貯存待用的各種原料，進行計量、溫度和濃度的調整，少量摻雜的材料現場進行計量制備，然后按照工藝要求，依次向攪拌設備投料。
澆筑工序，是蒸壓加氣混凝土板區別其他混凝土獨特工序之一。澆筑就是把經過計量攪拌好的料漿，通過攪拌機澆筑入模。
4、切割
①、板材拔釬后，輸送到翻轉吊具工位;
②、翻轉吊具運到切割機組，進行脫模；
③、胚體進行六面式切割。
5、編組、蒸養、出釜
蒸壓養護工序，是生產ALC板非常重要的工序，只有經過一定的溫度和足夠的時間，才能使胚體發生物理化學變化，產生足夠的強度，滿足施工的需要。

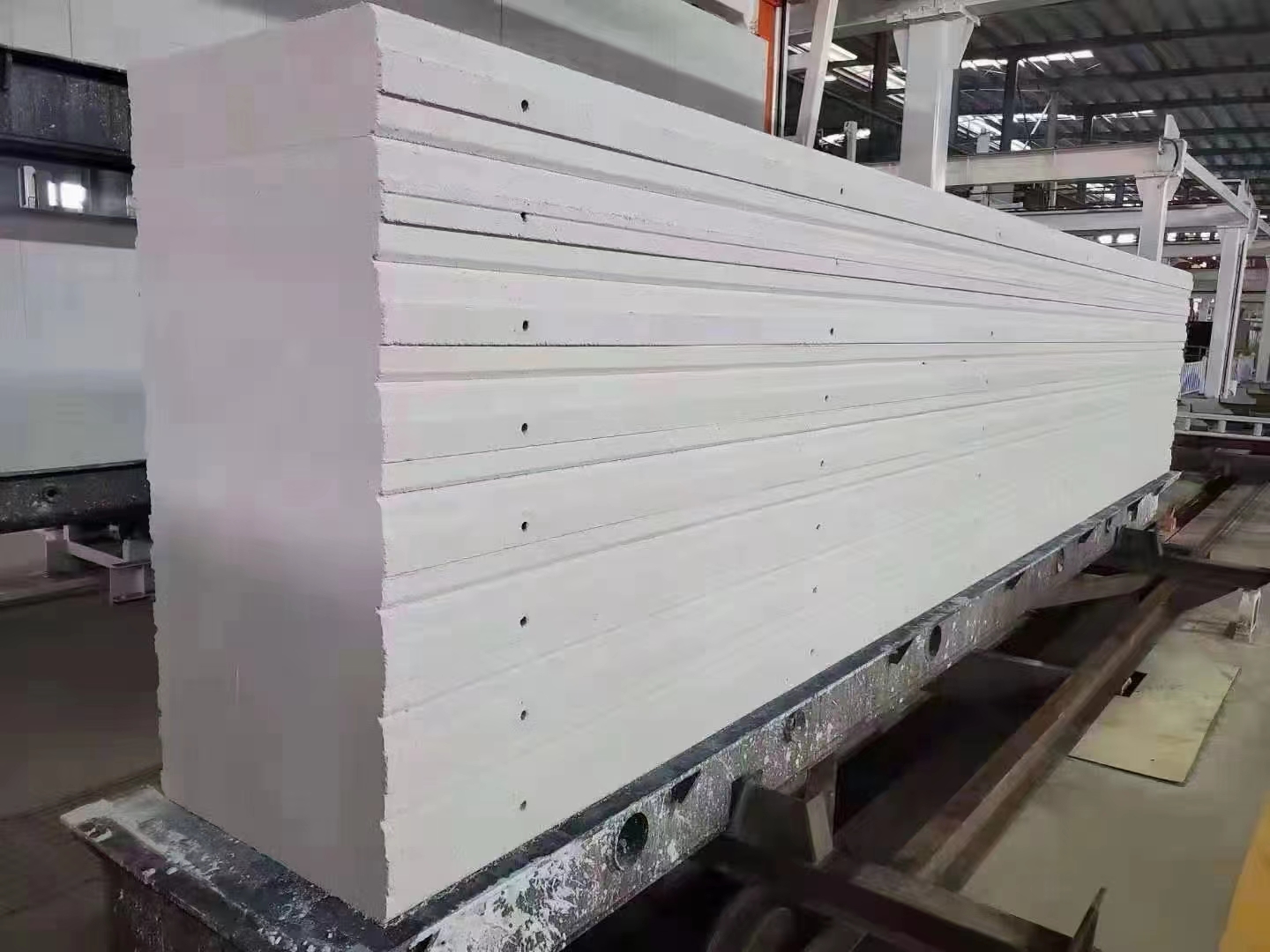

6、分揀、打包
胚體出釜后，經過吊運、檢驗、包裝、小車，運至固定存放場所。同時底板進行清潔出油。保證運往市場的產品是合格的產品和保證下一個生產工序正常進行。
施工安裝工藝

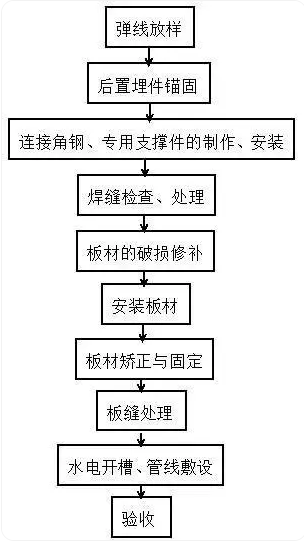

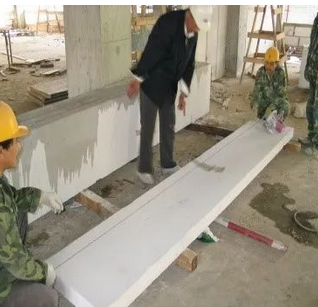

外墻板的施工工法
外墻板主要通過U型卡、管卡、直角鋼件和螺栓等固定在結構上，實現板材的平整、穩固。外墻板施工時，從彈線到安裝，每一步都很重要，要把握施工要點。
1.放線：根據工程平面布置圖和現場定位軸線，確定ALC板安裝位置和相應的固定構件的安裝位置。
2.排版：宜從門洞處向兩端依次進行，無門洞口的應從一端往另一端順序安裝，當不符合模數時，可適當調整洞口構造柱或自由端構造柱截面尺寸。
3.安裝：

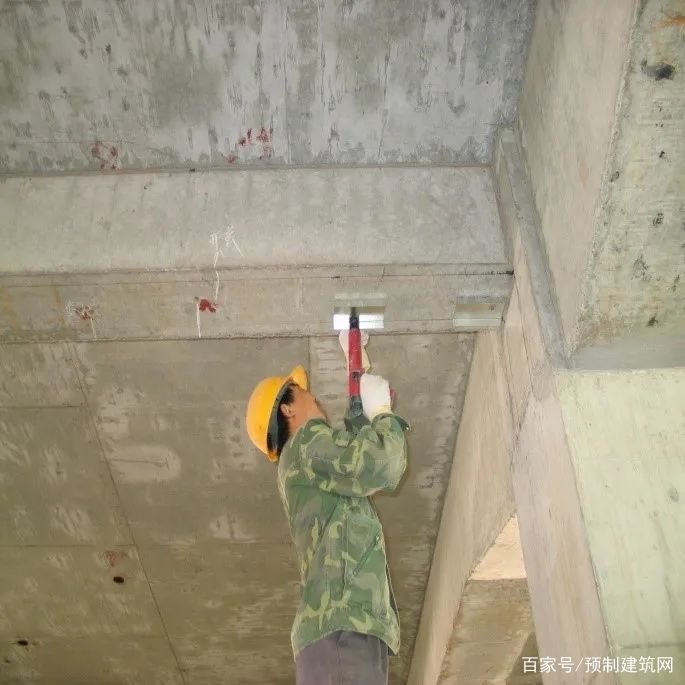

（1）若采用U型卡法，按照彈好的墻體位置線安裝U型卡，每塊板一只U型卡與鋼梁焊接，或用兩只射釘與砼連接。U型卡的中間位置盡量對著板與板的拼縫（第一只除外），卡住板材的高度需≥20mm。固定U型卡件的方式如果是射釘固定，則不得少于2個；如果是點焊固定，不得少四個固定點，焊波應均勻，不得有裂紋、未溶化、夾渣、焊瘤、咬邊、燒穿和針狀氣孔等缺陷，焊接處無殘留物且做防銹處理。若采用直角鋼件法，待板材墊起后，用射釘或焊接進行固定。若采用鉤頭螺栓法，先通過射釘或焊接固定角鋼，再固定鉤頭螺栓。若采用管卡，管卡應先固定在板材端面上，板材墊起后，通過射釘或焊接固定在結構梁上。以上四種方法，可以兩種同時使用。

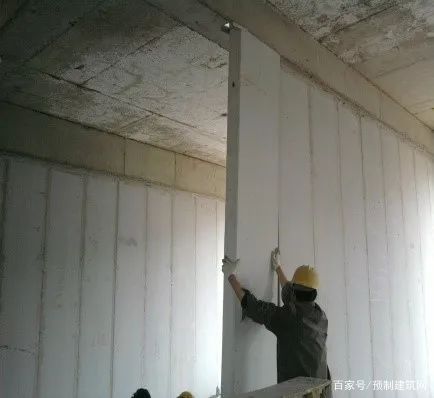

（2）依次安裝板材，待板材的頂部與砼或鋼梁之間的間隙填充有聚氨酯材料或其他柔性材料，板材的底部與砼或鋼梁用木楔固定，板材底部與砼、鋼梁或樓板之間的間隙均填充膨脹砂漿。一般3～5天后可拔出木楔，并對木楔洞和螺栓安裝槽口補入聚合物砂漿。

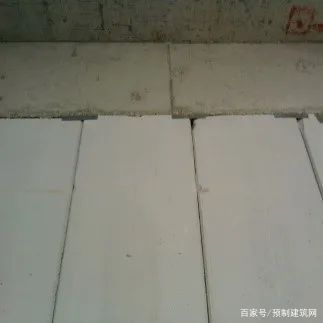

（3）無論平口或槽口，都需要在板縫處粘接寬度為100~200mm網格布壓入聚合物水泥砂漿，總厚度約5～10mm，寬度約100～200mm。

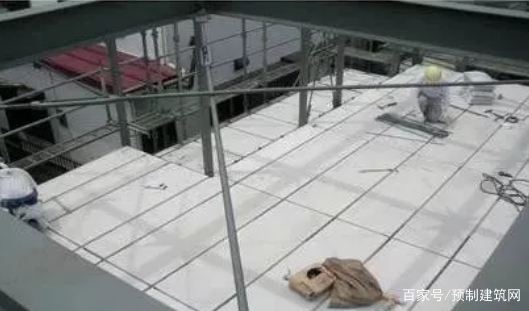

樓板或屋面板施工方法
ALC板作為樓板或屋面板在框架結構和鋼結構中應用做法相似：
1.放線：在每道梁上拉通線，用水泥砂漿找平，使表面平整，坡度一致。找平后根據排版圖，在屋面梁上放線定出每塊板位置。
上一頁：alc板輕質隔墻安裝流程 五個步驟一個都不能少
下一頁：淺談什么是裝配式建筑？
